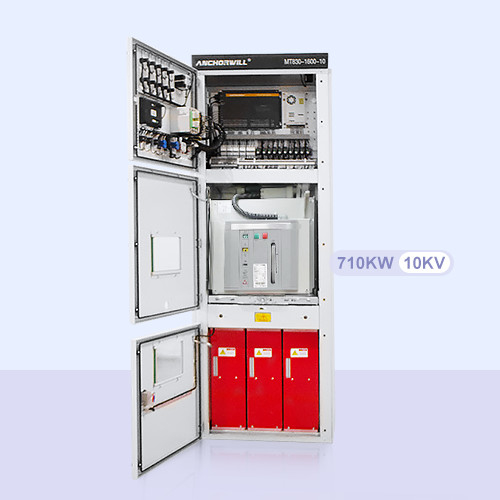

MT830 démarreur souple à haute tension en état solide
Vue d'ensemble du produit
MT830 series high voltage solid state soft starter (hereinafter referred to as soft starter) adopts high performance thyristor and specialized insulation materials combined with modern power electronic control technology.
Thyristor et matériaux isolants professionnels et technologie de commande électronique de puissance moderne, conception et fabrication professionnelles.
Il réalise le démarrage en douceur, l'arrêt en douceur, l'économie d'énergie et diverses fonctions de protection du moteur,et est spécialement conçu pour être utilisé par des moteurs AC à vitesse constante comme moteur.
Il est spécialisé dans le démarrage et l'arrêt du dispositif qui est alimenté par un moteur à courant alternatif à vitesse constante.
Le démarrage du moteur et de l'équipement de démarrage peut être assuré par un courant de démarrage faible, un démarrage en douceur et une durée de vie prolongée.
Il est largement utilisé dans toutes sortes de centrifugeuses, ventilateurs, pompes, bandes transporteuses, systèmes de traction et autres machines et équipements.
équipements, etc.
Caractéristiques clés du produit
1. Adoption de composants à haute tension à haute puissance à l'état solide, faible production de chaleur, pas de bruit; déclencheur à fibre optique, isolation haute et basse tension.
2. Fournir un sur-courant, une surcharge, une surtension, une sous-tension, une perte de phase, une rupture de phase, un déséquilibre de courant, une séquence erronée, une séquence zéro, une température excessive du thyristor, des démarrages trop fréquents,temps de démarrage trop long et de nombreuses autres fonctions de protection.
3. Fournit un certain nombre de fonctions de protection telles que la surcharge de courant, sous-tension, perte de phase, équilibre de courant, séquence erronée, séquence zéro, thyristor sur-température, heures de démarrage,Temps de démarrage trop long, etc.
4Fonction de mise en service à basse tension
5Le réseau d'absorption capacitive assure une protection contre la surtension, réduit l'impact du dv/dt et prolonge la durée de vie du moteur.télécommande de communication.
sortie analogique de 4 à 20 mA/O à 10 V.
6. Interface de communication RS485 intégrée, adopte le protocole de contrôle Modbus standard international.
7. écran tactile couleur complet de 7 pouces, prise en charge du chinois et de l'anglais et une variété de langues, interface homme-machine conviviale, interface riche, afficher la courbe de fonctionnement, l'utilisation defacile à utiliser, peut enregistrer 9999 enregistrements et stockage amovible.
Description du modèle
| MT830 Spécification technique | |
| Type de charge | Moteurs asynchrones à trois phases, moteurs synchrones |
| Voltage de la ligne principale | 3KV- 12 ansKVAC -15% + 10% |
| fréquence | 50/60 Hz ± 2% |
| module de puissance | 12Réserves de crédit,18Réserves de crédit,30Réserves de crédit |
| séquence de phase | Aucune exigence de séquence de phase |
| dépassé | Contacteurs sous vide à haute tension avec capacité de démarrage directe |
| Protection contre les surtensions instantanées | Réseau d'absorption dv/dt, réseau résistif |
| Mise en service à basse tension | Fonction d'essai à basse tension des composants |
| Déclenchement par fibre optique | Déclenchement par fibre optique, isolement complet des composants haute et basse tension |
| Réfrigération | refroidissement naturel |
| Fréquence de départ | 1-6 fois/h |
| Conditions environnementales | - 10°C à 40°C;moins de 95% de RH;altitude inférieure à 1000 mètres |
| Énergie de commande | AC/DCPour les appareils électroniques |
| Fonction de protection du moteur | |
| Protection contre les surtensions | 0 à 600%Je veux,0 à 60S |
| Protection contre les pertes de phase | Protection contre la perte de phase du réseau électrique lors du démarrage ou du fonctionnement |
| Protection contre la rupture de phase | Protection contre les dérapages lorsque le moteur est hors phase lors du démarrage ou du fonctionnement |
| Protection contre les surcharges | 1.05%Ie-10%Ie classe de protection |
| Protection de la séquence de phase | Blocage de la séquence de phases de l'installation initiale |
| Temps de démarrage long | Protection contre les dérives si le temps de démarrage en douceur dépassé est dépassé sans commutation du dérivé |
| Déséquilibre de puissance en trois phases | 0 à 100% |
| Protection contre la surtension | 0-150% UE |
| Protection contre les sous-tensions | 0 à 100% UE |
| Protection contre le court-circuit | 0 à 10% |
| Protection contre les températures | Dépassement de la valeur de température réglée, protection contre les chocs |
| Protection contre la mise à la terre | Protection contre les dérapages en cas de dépassement de la valeur prédéfinie |
| M H 8 2 0 Performance | |
| courbe de départ | courbe de la rampe de tension, courbe de la rampe de courant, courbe de limite de courant, réseau de consommation de ventilateur |
| Voltage de démarrage | 20% à 100%- Je vous en prie. |
| Limites de courant | 150 à 600% |
| Heure de début | 1 à 150S |
| Temps d'arrêt doux | 1 à 150S |
| Démarrage par impulsion | Voltage d'impulsion de 0 à 100% UE, temps d'impulsion de 0 à 10 secondes |
| Interface et communication avec l'opérateur | |
| Moniteur | Interface homme-machine à écran tactile, courant d'affichage, tension, température et humidité, état de fonctionnement (des informations peuvent être stockées) |
| Interface de communication | RS- 485 |
| Protocole de communication | Modbus RTU,Les produits à base de plantes-DP |
Notes de sélection
● Comprendre parfaitement les caractéristiques et l'utilisation de la charge;
● La taille du démarreur souple doit toujours être supérieure à la valeur du courant du moteur (courant de fonctionnement nominal). En cas de déviation de la valeur nominale, il est nécessaire de choisir un démarreur souple plus grand;
● Altitude d'installation: pas plus de 1000 m, au-dessus de 1000 m, envisager une réduction de la capacité.
